خط مستقيم آلة سحب الأسلاك
一، زج سلسلة سلك آلة الرسم
المنتج مقدمة
زج سيري سلك رسم آلة نوع واحد من نك خط مستقيم سلك رسم آلة خصيصا ل أسلاك الفولاذ منخفض الكربون.
△ قطر السلك الحد بواسطة سلك الرسم العفن أو كاسيت
△ الأفقي سحب تشتت نوع سلك دي نظام اللف
△ الفيل نوع الجذع أو نوع H نوع الأسطوانة سلك نظام المتابعة
و ديامز؛ سحب الأسلاك نوع العفن تحتاج تزييت مسحوق؛ كاسيت نوع لا مسحوق تزييت.
△ سلك الانتهاء قادرة على أن تكون أسلاك مستديرة ناعمة أو المدرفلة على البارد القضبان الصلب مضلع أو مربع وغيرها من الأشكال الصلب القضبان.
△ الحد الأقصى. سرعة تصل إلى 12m / s
المعلمة التقنية: سحب الأسلاك نوع القالب
| نموذج | ZJ560-12 | ZJ560-9 |
| ماكس. مدخلات قطر السلك | Φ6.5 [مم] | Φ6.5 [مم] |
| أوقات سحب الأسلاك(رسم قالب رقم) | 12 | 9 |
| سلك سحب الأسطوانة القطر | 560 [مم] | 560 [مم] |
| ماكس. سرعة (الانتهاء من الأسلاك) | 12 [م / ث] | 9 [m / s] |
| دقيقة. خرج قطر السلك | Φ1.2 [مم] | Φ2 [مم] |
| مزود الطاقة | 380V 50Hz 240KVA | 380V 50Hz 185KVA |
| إجمالي الطاقة | 240 [كو / h] | 185 [كو / h] |
| استهلاك الطاقة | 50 - 240 [كو / h] | 50 -185 [كو / h] |
| مواد | أسلاك الفولاذ الكربوني المنخفض والمتوسط |
| أسلاك الفولاذ قوة الشد | 350-700 [N / mm⊃2؛] |
الباردة المتداول نوع مع كاسيت
| نموذج | ZJ560-6 | ZJ560-4 |
| ماكس. مدخلات قطر السلك | Φ6.5 [مم] | Φ6.5 [مم] |
| أوقات سحب الأسلاك(كاسيت No.) | 6 | 4 |
| سلك سحب الأسطوانة القطر | 560 [مم] | 560 [مم] |
| ماكس. سرعة (الانتهاء من الأسلاك) | 12 [م / ث] | 9 [m / s] |
| دقيقة. خرج قطر السلك | Φ1.2 [مم] | Φ2 [مم] |
| مزود الطاقة | 380V 50Hz 120KVA | 380V 50HZ 100KVA |
| إجمالي الطاقة | 120 [كو / h] | 100 [كو / h] |
| استهلاك الطاقة | 50 - 120 [كو / h] | 50 - 100 [كو / h] |
| مواد | أسلاك الفولاذ الكربوني المنخفض والمتوسط |
| أسلاك الفولاذ قوة الشد | 350-700 [N / mm⊃2؛] |
二، غز سلسلة آلة سحب الأسلاك غز سلسلة آلة سحب الأسلاك هو نوع واحد من خط مستقيم آلة سحب الأسلاك لالأسلاك الفولاذية المنخفضة والمنخفضة، أسلاك الفولاذ المقاوم للصدأ وغيرها من سبيكة سبائك الصلب الخاصة الخ.
△ قطر السلك الحد بواسطة سلك الرسم العفن أو كاسيت
△ عمودي سحب تشتت نوع سلك دي نظام اللف
△ الفيل نوع الجذع أو نوع H نوع الأسطوانة سلك نظام المتابعة
و ديامز؛ سحب الأسلاك نوع العفن تحتاج تزييت مسحوق؛ كاسيت نوع لا مسحوق تزييت.
△ سلك الانتهاء قادرة على أن تكون أسلاك مستديرة ناعمة أو المدرفلة على البارد القضبان الصلب مضلع أو مربع وغيرها من الأشكال الصلب القضبان.
△ الحد الأقصى. سرعة تصل إلى 25m / s
المقياس التقني
سحب الأسلاك نوع القالب
| نموذج | GZJ600-12 | GZJ600-9 |
| ماكس. مدخلات قطر السلك | Φ8-Φ6.5 [مم] | Φ8-Φ6.5 [مم] |
| أوقات سحب الأسلاك(رسم قالب رقم) | 12 | 9 |
| سلك سحب الأسطوانة القطر | 600 [مم] | 600 [مم] |
| ماكس. سرعة (الانتهاء من الأسلاك) | 12 [م / ث] | 9 [m / s] |
| دقيقة. خرج قطر السلك | Φ1.2 [مم] | Φ2 [مم] |
| مزود الطاقة | 380V 50Hz 600KVA | 380V 50Hz 600KVA |
| إجمالي الطاقة | 600 [كو / h] | 600 [كو / h] |
| استهلاك الطاقة | 50 - 600 [كو / h] | 50 -600 [كو / h] |
| مواد | أسلاك الفولاذ الكربوني المنخفض والمتوسط、سلك سس、سبائك أسلاك الفولاذ |
| أسلاك الفولاذ قوة الشد | 350 -1300 [N / mm⊃2؛] |
الباردة المتداول نوع مع كاسيت
| نموذج | GZJ600-6 | GZJ600-4 |
| ماكس. مدخلات قطر السلك | Φ6.5 [مم] | Φ6.5 [مم] |
| أوقات سحب الأسلاك(كاسيت No.) | 6 | 4 |
| سلك سحب الأسطوانة القطر | 600 [مم] | 600 [مم] |
| ماكس. سرعة (الانتهاء من الأسلاك) | 12 [م / ث] | 9 [m / s] |
| دقيقة. خرج قطر السلك | Φ1.2 [مم] | Φ2 [مم] |
| مزود الطاقة | 380V 50Hz 315KVA | 380V 50Hz 225KVA |
| إجمالي الطاقة | 315 [كو / h] | 225 [كو / h] |
| استهلاك الطاقة | 50 - 315 [كو / h] | 50 - 225 [كو / h] |
| مواد | أسلاك الفولاذ الكربوني المنخفض والمتوسط、سلك سس、سبائك أسلاك الفولاذ |
| أسلاك الفولاذ قوة الشد | 350 -1300 [N / mm⊃2؛] |
سلك رسم نوع القالب & الباردة المتداول نوع مع كاسيت
الباردة المتداول نوع آلة سحب الأسلاك المزايا:
1. تحسنت كثيرا سرعة وكفاءة الإنتاج
2. قوة الرسم وقوة الاحتكاك بين الكاسيت والسلك على حد سواء حتى وأصغر من ذلك من آلة سحب الأسلاك نوع العفن، وبالتالي تقليل معدل سحب الأسلاك الرسم والحد من استهلاك الطاقة.
3. كاسيت بدلا من رسم العفن، وتغيير الهيكل المعدني الداخلي تصبح أصغر وحتى، وجودة المنتج تحسنت كثيرا في الانحناء مرة أخرى القوة والموصلية.
4. كاسيت مصنوع من جودة عالية كربيد التنجستن، وهو مقاوم للبلى. في نفس الوقت كاسيت "الاحتكاك الدائري" بدلا من الأسلاك رسم العفن "الاحتكاك بقعة"، معامل الاحتكاك خفض المزيد من الأوقات، ثم تمديد خدمة الحياة إلى حد كبير، كما خفضت وتيرة ووقت تغيير القالب، وزيادة غير مباشرة في استخدام الآلات .
5. لا حاجة التشحيم مسحوق وتحسين بيئة الإنتاج.
λ بالمقارنة مع آلة سحب الأسلاك العفن نوع، الباردة آلة نوع المتداول مع كاسيت تحتاج إلى ملاحظة:
1. هو قليلا أكثر تعقيدا لاستبدال كاسيت من الأسلاك رسم قالب الاستبدال، فإنه يحتاج إلى إزالة كاسيت واحدا تلو الآخر وتثبيت جديدة وفقا لذلك، تحتاج التدريب للعمال.
2. الكاسيت وقطر السلك تحتاج إلى أن تكون المقابلة، فإنه يحتاج إلى مزيد من الوقت لاستبدال الكاسيت ويحتاج المزيد من تكلفة الاستثمار للمنتجين مع الأسلاك الأسلاك قطرها أكثر مختلفة لمعالجة.
3. سعر الكاسيت هو أعلى من ذلك من قالب سحب الأسلاك، لذلك لا ينطبق بشكل جيد للمنتجين الذين لا يحتاجون إلى كفاءة إنتاج عالية والأداء.

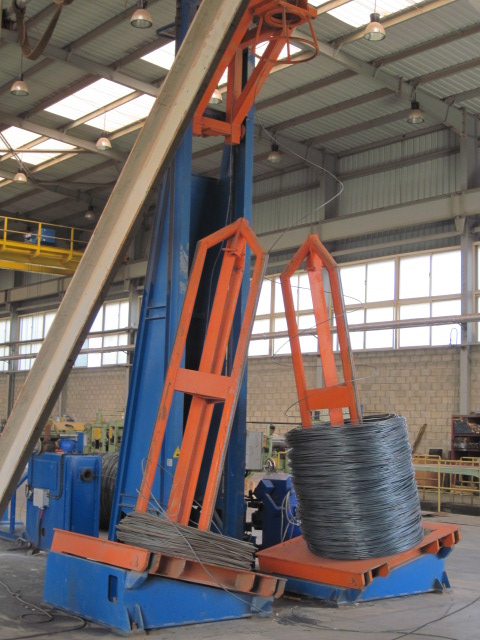

عمودي سحب-- تشتت نوع سلك دي-- اللف نظام:

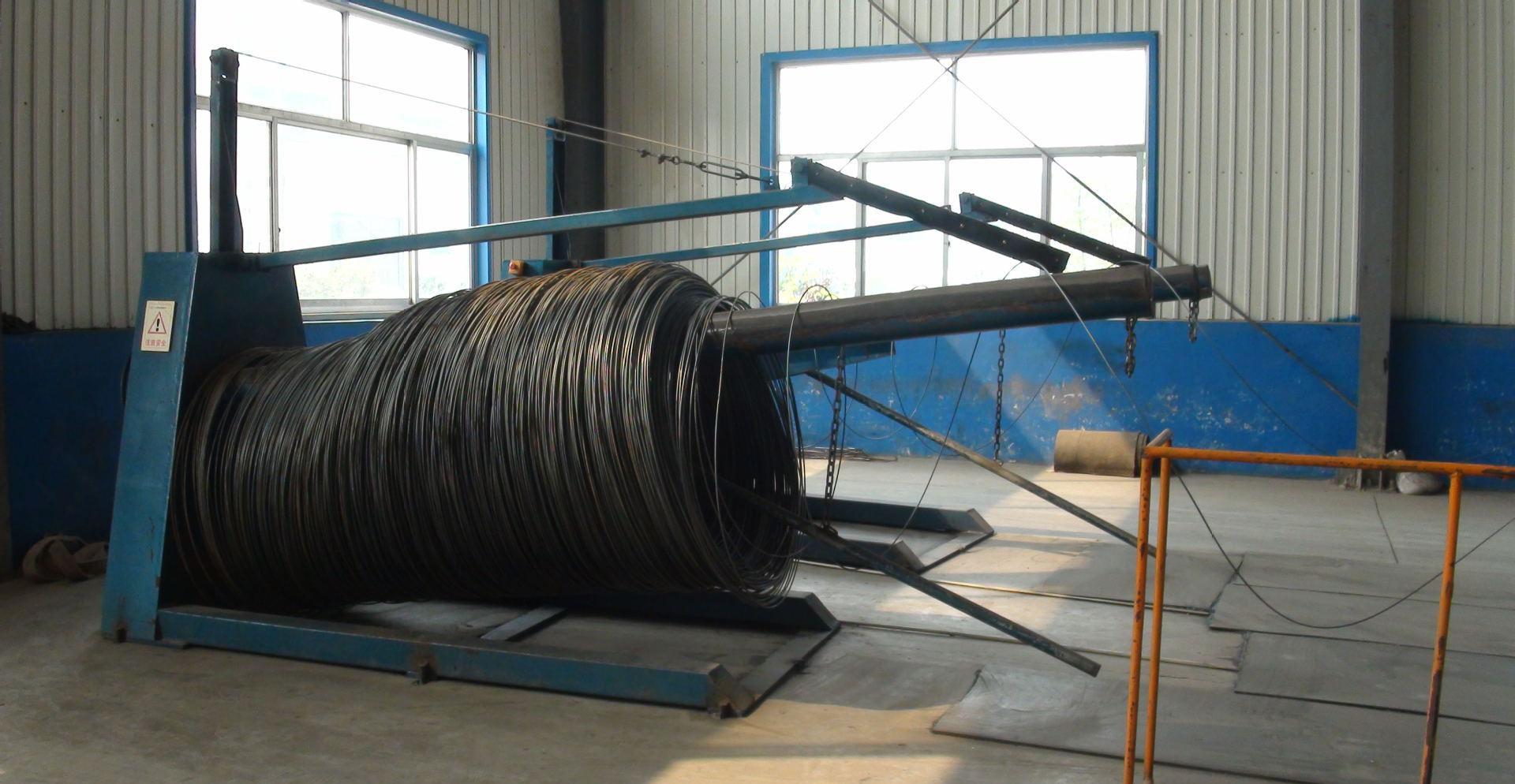

أفقي السحب-- تشتت نوع الأسلاك دي-- اللف نظام:

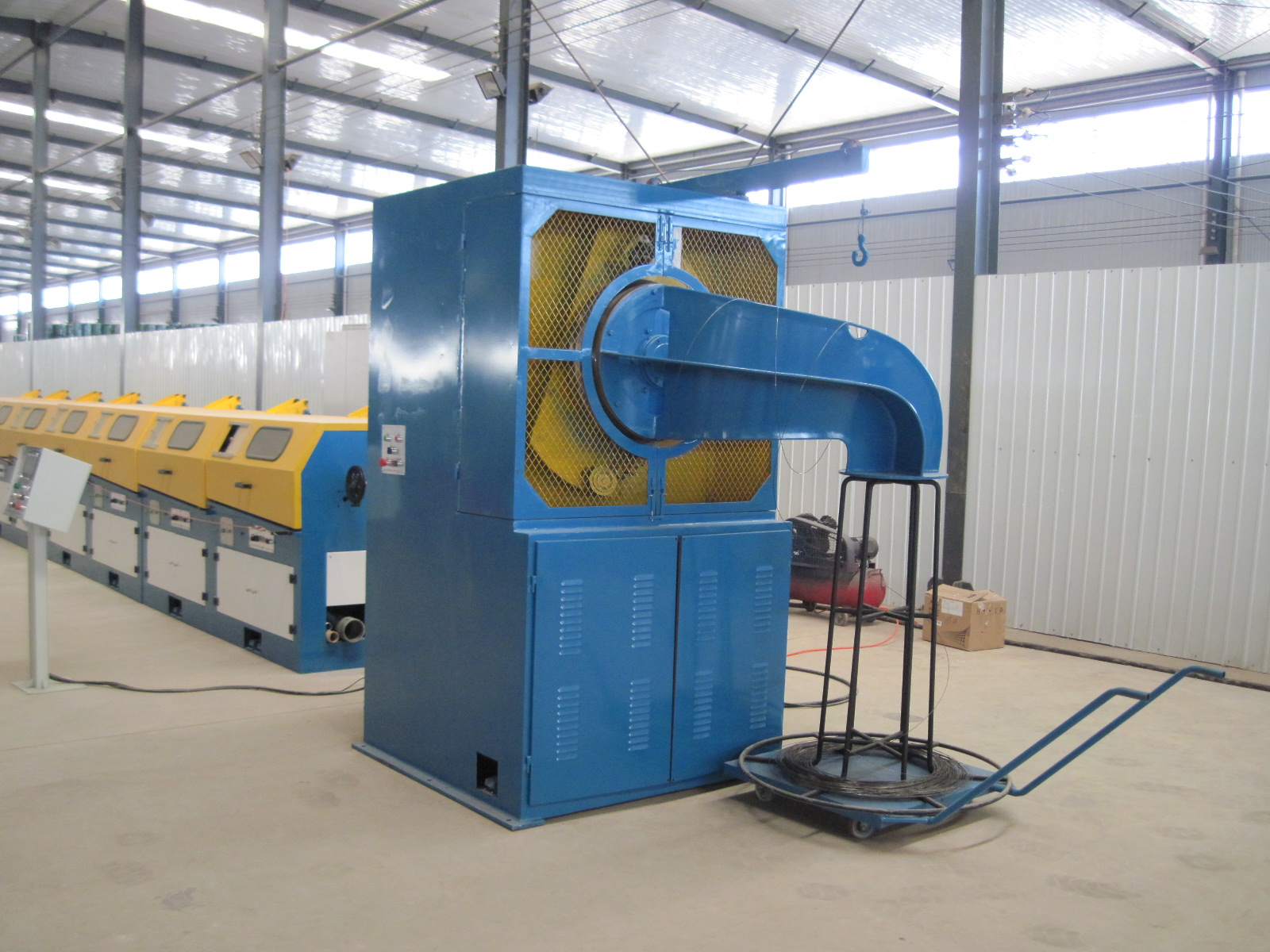

الفيل نوع الجذع سلك نظام المتابعة:

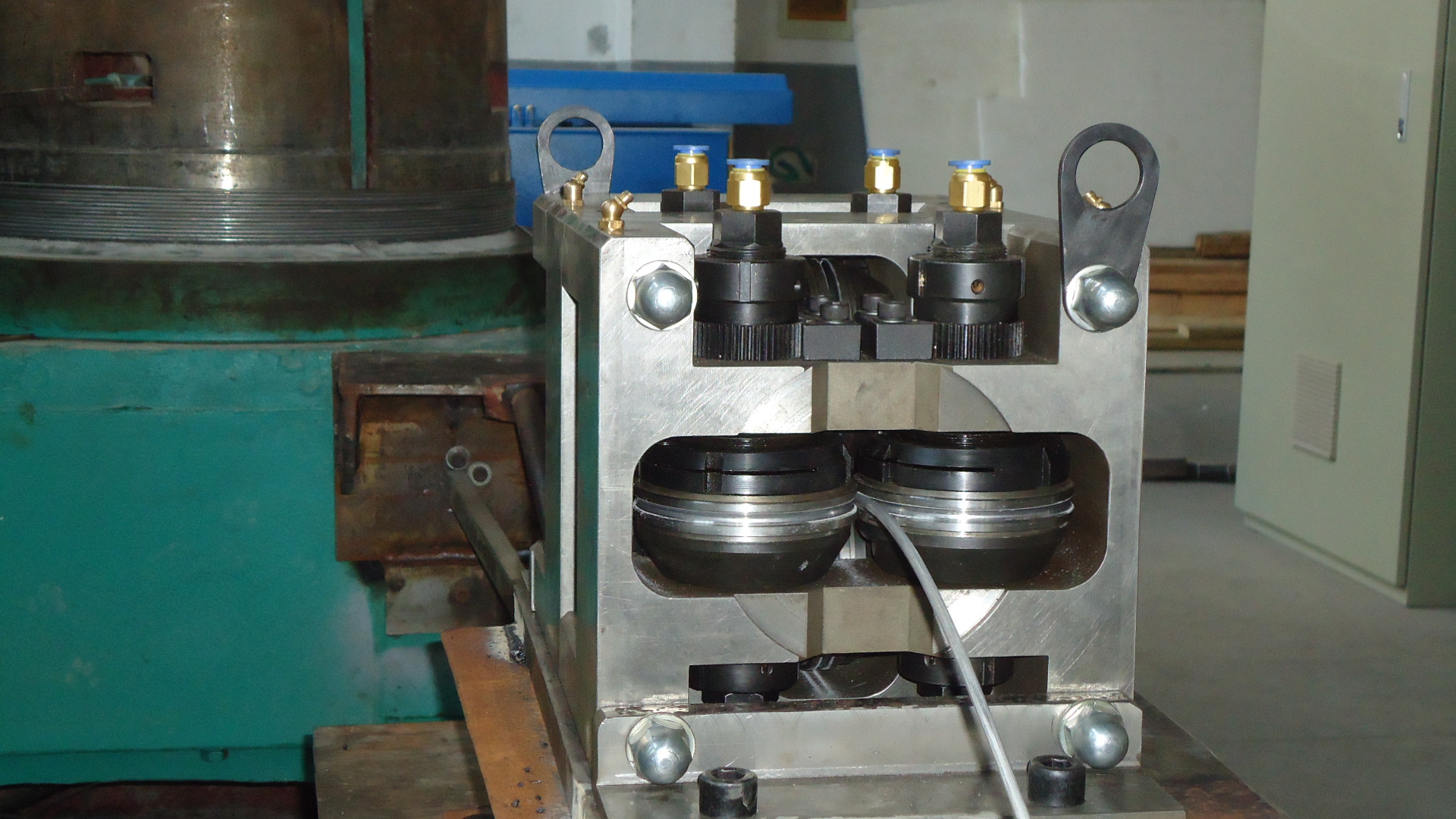

وحدة الدرفلة الباردة:

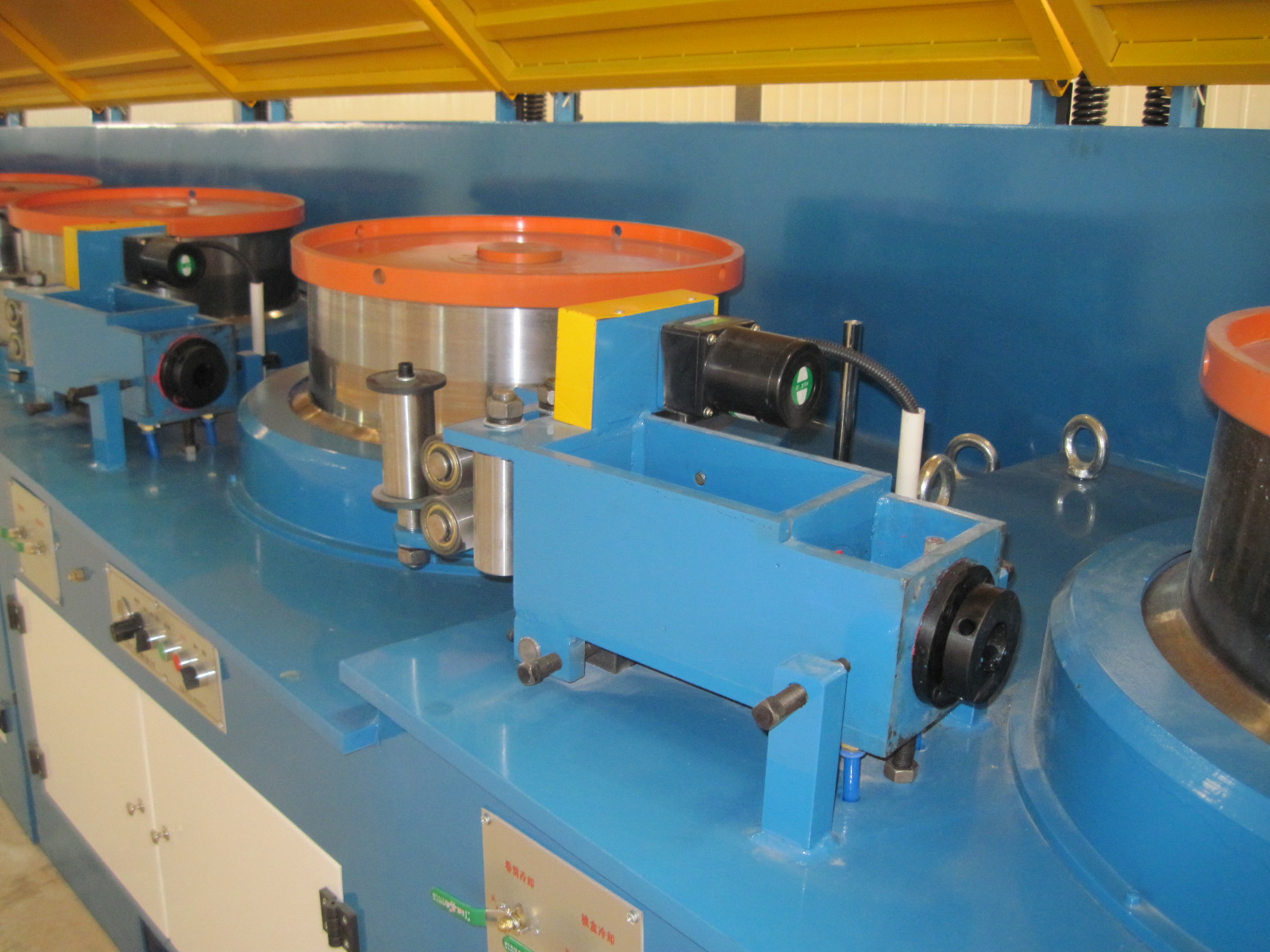

الأسطوانة وقالب مربع:

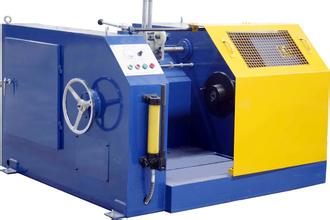

H شكل الرول نوع سلك تاكي-أوب سيستيم:
